產品描述

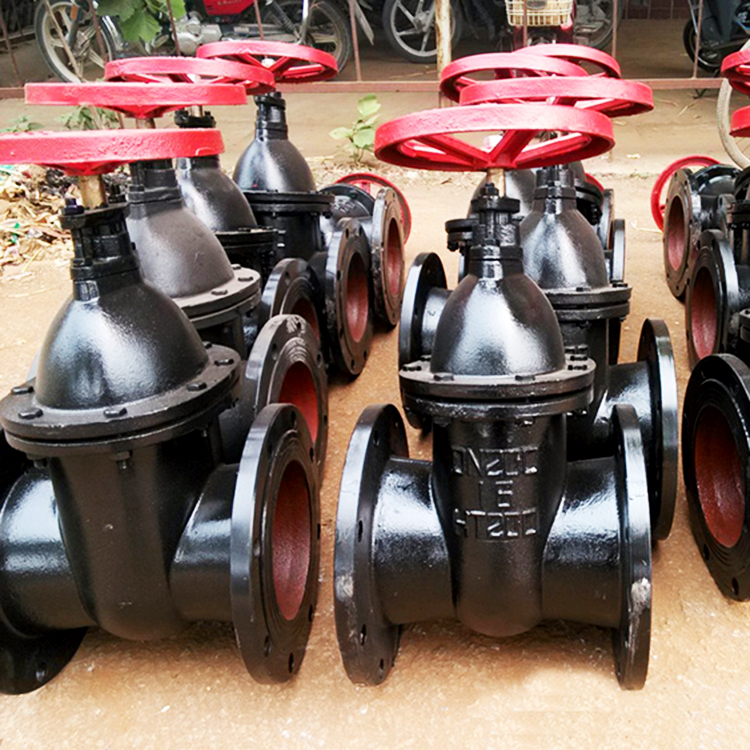

Z45T鑄鐵閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
鑄鐵閘閥優點
流體阻力小 , 密封面受介質的忡刷和侵蝕小。
開閉較省力。
介質流向不受限制 , 不擾流、不降低壓力。
形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
閘閥規格及尺寸
型號 | 公稱通徑 | 尺寸 | ||||||
L | D | D1 | D2 | b-f | Z-φd | |||
Z45T-10
| 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | |
50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 | ||
65 | 195 | 180 | 145 | 120 | 20-3 | 4-18 | ||
80 | 210 | 195 | 160 | 135 | 22-3 | 4-18 | | |
100 | 230 | 215 | 180 | 155 | 22-3 | 8-18 | ||
125 | 255 | 245 | 210 | 185 | 24-3 | 8-18 | ||
150 | 280 | 280 | 240 | 210 | 24-3 | 8-23 | ||
200 | 330 | 335 | 295 | 265 | 26-3 | 8-23 | ||
250 | 390 | 390 | 350 | 320 | 28-3 | 12-23 | ||
300 | 420 | 440 | 400 | 368 | 28-4 | 12-23 | ||
