產品描述

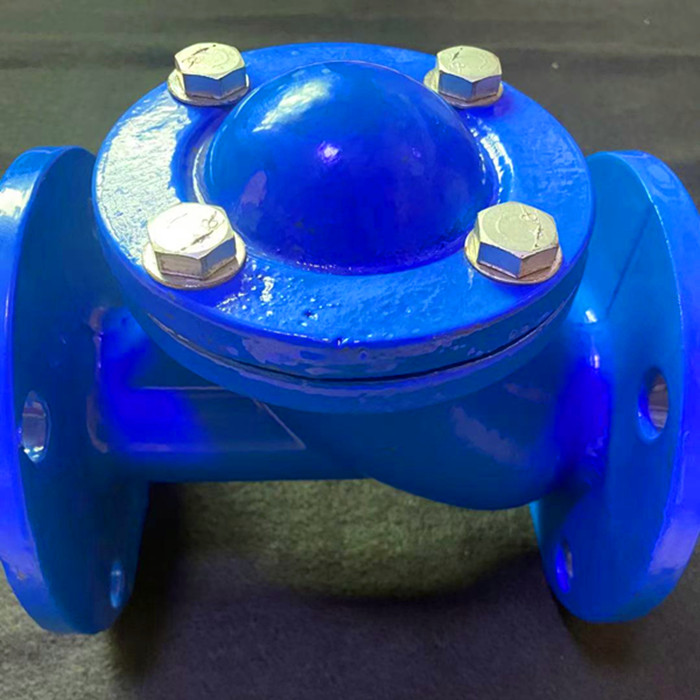

HQ41X法蘭球形止回閥是一種采用多球、多流道、多錐型倒流體結構的止回閥，主要由前后閥體、膠球、錐型體等組成。其工作原理是：膠球在球罩內作短行程滾動來實現閥門的啟閉。當水泵開動時，水在壓力的作用下沖開膠球，使膠球滾至右側，由后閥體中的錐形體固定其位置，止回閥開啟；泵停后，由于管路系統中的回水壓力，迫使膠球滾至左側前閥體，達到止回閥的關閉。
主要技術參數：
型呈 | 公稱壓力（NPa） | 試驗壓力（NPa） | 工作溫度 | |
殼體 | 密封 | |||
HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80℃ |
1.6 | 2.4 | 1.76 | ||
主要連接外型尺寸：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 216 | 214 | 293 | 305 | 381 | 4063 | 495 | 622 | 698 | 787 |
H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
球形止回閥優點
(1)使用壽命長，運行平穩，安全可靠，密封性能好；
(2)阻力系數小。由于是球形閥，水流幾乎平直地通過閥體；
(3)減震效果好，對水質要求不嚴。
